mdex Leitstellentunnel für Windows

Diese Methode sollte nur noch als Notlösung verwendet werden, falls es zu Problemen bei der Inbetriebnahme laut der neuen Methode mdex Leitstellentunnel für Windows kommt.

Nachfolgend finden Sie die erforderlichen Setup-Dateien und Anleitungen zur Installation der OpenVPN GUI Version 2.6.8. als mdex Leitstellentunnel auf einem Windows PC/Server.
(Die erforderlichen OpenVPN-Einstellungen des 'mdex Leitstellentunnel' und der 'mdex fixedIP via OpenVPN' sind identisch.)

Inhalt

• Windows Setup-Datei (OpenVPN GUI) -> veraltet!
• Installationsanleitung des mdex Leitstellentunnel auf einem Windows PC/Server -> veraltet!
• Verbindungsherstellung als mdex Leitstellentunnel -> veraltet!

Windows Setup-Datei (OpenVPN GUI) -> veraltet!

Windows OpenVPN GUI (32-bit / 64-bit) inkl. mdex Konfiguration zur Herstellung einer OpenVPN-Verbindung z.B. als 'mdex Leitstellentunnel'.
Kompatibel für alle mdex OpenVPN Device-Usernamen mit zugeordneten OpenVPN-Server 'openvpn20.mdex.de'.

Der OpenVPN Client beinhaltet einen von dritter Seite entwickelten Software Code gemäß der GNU General Public License ("GPL") oder GNU Lesser General Public License ("LGPL"). Weitere Informationen über die Nutzungsbedingungen und den in dieser Software verwendeten GPL Code und LGPL Code finden Sie zusammen mit dem verwendeten Source-Code im Installationsverzeichnis.
Für Windows 10, Server 2016/2019:	Win10_mdex-openvpn20_v2.6.8_build_2024-01-08.exe	Version 2.6.8 (build 2024-01-08)	Infos & Release-Notes
Für Windows 7, 8, 8.1, Server 2012(r2):	Win7_mdex-openvpn20_v2.6.8_build_2024-01-08.exe	Version 2.6.8 (build 2024-01-08)
Der in der Software beinhaltete GPL Code und LGPL Code wird ohne jegliche Gewährleistung oder Garantie von Seiten der entsprechenden Autoren der Software verbreitet; das Urheberrecht dafür liegt bei einem oder mehreren Autoren. Details finden Sie in den Open-Source Lizenzbestimmungen, im GPL Code und im LGPL Code der Software, sowie in den GPL- und LGPL-Nutzungsbedingungen.

Update auf Version 2.6.12 (oder neuer) dringend empfohlen!

Unter https://openvpn.net/community-downloads/ soltle eine neuere Version der Windows OpenVPN GUI heruntergeladen und einfach über die bestehende OpenVPN GUI installiert werden.

• Die bereits vorhandenen mdex OpenVPN-Konfigurationsdateien bleiben erhalten und werden durch das Update nicht gelöscht.
• Die OpenVPN GUI kann anschließend wie gewohnt weiter verwendet werden, lediglich im Layout ändern sich die Symbole für den Verbindungsstatus geringfügig.

Installationsanleitung des mdex Leitstellentunnel auf einem Windows PC/Server -> veraltet!

Hinweis zum Upgrade von Version 2.4.3 (oder älter)
Die alte OpenVPN Version sollte unbedingt vorab unter 'Systemsteuerung -> Programme -> Programme und Funktionen' deinstalliert werden!

1. Die aktuelle Windows OpenVPN Setup-Datei Windows_mdexOpenVPN20.exe herunterladen, siehe oben Windows Setup-Datei (OpenVPN GUI).

   Hinweis für Windows XPHinweis für Windows XP

   Der Support für Windows XP wurde seitens Microsoft bereits 2014 abgekündigt, so dass keine Treiber- und Sicherheitsupdates mehr für Windows XP angeboten werden. Die OpenVPN-Community bietet deshalb keine aktuelle OpenVPN-Versionen mehr an, die noch mit Windows XP kompatibel sind. Speziell der aktuelle TAP-Windows Treiber funktioniert unter Windows XP nicht mehr ordnungsgemäß. Laut https://community.openvpn.net/openvpn/wiki/GettingTapWindows kann aber noch eine mit Windows XP kompatibele TAP-Windows Version tap-windows-9.9.2_3.exe heruntergeladen werden. Eine ordnungsgemäße Funktionalität der aktuellen OpenVPN-GUI mit der alten Windows-TAP Version und den aktuellen mdex OpenVPN-Konfigurationen können wir jedoch nicht garantieren, da alte Versionen nicht mehr dem aktuellen Funktions- und Sicherheitsstand entsprechen. Wir raten deshalb von der Verwendung ab und empfehlen stattdessen ein aktuelles Betriebssystem mit den aktuellen OpenVPN-Versionen einzusetzen!


2. Die Setup-Datei Windows_mdexOpenVPN20.exe ausführen Der Wizard wird gestartet.
3. Klicken Sie auf den Button Next.



4. Bestätigen Sie die Lizenzbedingungen durch Klick auf I Agree.



5. Wählen Sie das Protokoll (UDP/TCP) für den Verbindungsaufbau und klicken Sie auf Next. (UDP empfohlen!)



   OpenVPN-Verbindungsherstellung per UDP oder TCP

   UDP ist im allgemeinen am besten als Transportprotokoll für OpenVPN geeignet und wird somit als Verbindungsherstellung empfohlen. Es gibt allerdings einige Gründe für eine TCP Verbindungsherstellung:
   • Wenn das Datenvolumen auf dem PC eine wichtige Rolle spielt. (UDP verbraucht ca. 20 MB/Monat, TCP hingegen nur ca. 1 MB/Monat.)
   • Wenn beispielsweise eine Firewall den UDP Port 1194 ausgehend blockiert.
   • Falls Sie die OpenVPN-Verbindung über einen HTTP-Proxy laufen lassen möchten.

   Sie können selbst entscheiden, welche Variante Sie verwenden möchten. Nutzen Sie dafür einfach die entsprechende UDP oder TCP mdex Konfigurationsdatei.



6. Klicken Sie zum Fortsetzen der Installation auf Install.



7. Die OpenVPN Installation beginnt...

   Sollte die Meldung Prevoius OpenVPN Installation detected! angezeigt werden, wurde eine vorhandene OpenVPN Installation erkannt:

   Die alte OpenVPN Version sollte zunächst unter Systemsteuerung -> Programme -> Programme und Funktionen deinstalliert werden, bevor die neue Version installiert wird!


8. Wenn dieses Fenster angezeigt werden, bestätigen Sie die Installation der Windows TAP Gerätesoftware durch Klick auf den Button Installieren.



9. Nachdem die Installation erfolgreich durchgeführt wurde, klicken Sie auf Next



10. Klicken Sie auf Finish, um die Installation abzuschließen



11. Optionale Einstellungen bei Verwendung eines HTTP-Proxy
    Diese Einstellungen sind nur erforderlich, wenn die Verbindung des OpenVPN-Tunnels über einen HTTP-Proxy hergestellt werden soll!
    • Im Schritt 5 muss unter Connection Configuration die Option "mdex Leitstellentunnel TCP" ausgewählt worden sein. Eine Anleitung zur nachträglichen Änderung finden Sie in der FAQ Wie stellt der Leitstellentunnel (OpenVPN Client) eine Verbindung per TCP her?
    • Starten Sie die OpenVPN GUI: Klicken Sie dazu auf den Windows-Start Button Alle Programme OpenVPN OpenVPN GUI.


    • Klicken Sie mit der rechten Maustaste auf das Symbol der OpenVPN GUI und wählen Sie Einstellungen...


    • Nehmen die Proxy-Einstellungen im Reiter Proxy vor.


Verbindungsherstellung als mdex Leitstellentunnel -> veraltet!

Nachdem die OpenVPN GUI erfolgreich auf dem Windows PC/Server installiert wurde, stellen Sie mit den nachfolgenden Schritten eine Verbindung als mdex Leitstellentunnel her.

1. Starten Sie die OpenVPN GUI.
   Die OpenVPN GUI finden Sie unter: Start Alle Programme OpenVPN OpenVPN GUI



2. In der Windows Symbolleiste (rechts unten) erscheint nun das Symbol der OpenVPN GUI , ggf. in den ausgeblendeten Symbolen:



3. Klicken Sie mit der rechten Maustaste auf das Symbol und wählen Sie Verbinden



4. Geben Sie Ihre mdex OpenVPN Zugangsdaten (Username /Password) des mdex Leitstellentunnel ein und klicken Sie auf OK, damit die Verbindung zu mdex hergestellt wird.
   FAQ Wo finde ich meine mdex Zugangsdaten?


   Mit der Option Passwort speichern bleiben diese OpenVPN Zugangsdaten gespeichert und müssen für zukünftige Verbindungsherstellungen nicht erneut eingegeben werden.

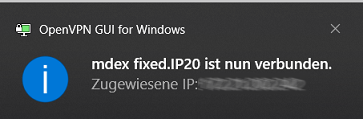

5. Nach erfolgreicher Verbindungsherstellung wechselt die OpenVPN GUI Statusanzeige auf grün und ein Popup-Statusfenster (Balloon) zeigt den Verbindungsstatus an:



   	Die Verbindung zu mdex wurde erfolgreich hergestellt.
   	Die Verbindung bedindet sich im Aufbau oder wurde unterbrochen.
   	Es ist keine Verbindung zu mdex hergestellt.


   Ursache und Abhilfe bei Verbindungsproblemen:
   FAQ Warum kann mein Windows PC (OpenVPN GUI) keine Geräte erreichen?
   FAQ Warum baut der Leitstellentunnel (OpenVPN GUI) keine Verbindung auf?
   FAQ Warum wird die OpenVPN-Verbindung häufig unterbrochen?
   FAQ Grundvoraussetzungen zum Aufbau einer OpenVPN Verbindung

   Weitere optionale Einstellungen:
   FAQ Wie kann ich Benutzer & Passwort in der OpenVPN GUI fest einstellen?
   FAQ OpenVPN-Verbindung beim Windows-PC Neustart automatisch als Dienst herstellen
